Hier möchte ich eine Schaltung vorstellen zum Ansteuern von Neben-Uhren (24Volt)

Als Zeitgebende Uhr verwende ich ein Uhren-Modul von Conrad (1993) Nr. 198935 diese liefert Impulse zum steuern von Uhren mit Sekunden-Antrieb, diese Impulse werden mit einer Schaltung auf Minuten-Impulse runter geteilt.

Des weiteren enthält die Schaltung einen Treiber zum Ansteuern von beliebig vielen Neben-Uhren.

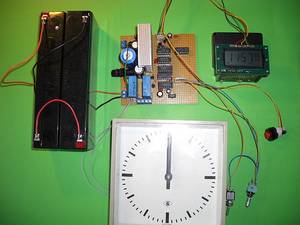

Uhr nach der Inbetriebnahme.

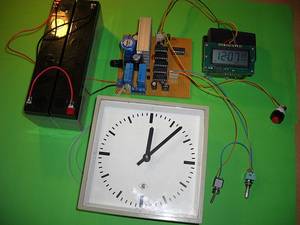

 Uhr im Stell-Modus.

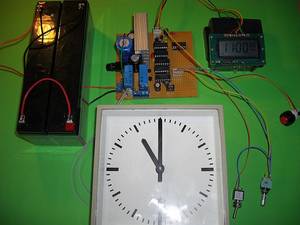

Uhr nach dem Automatischen stellen.

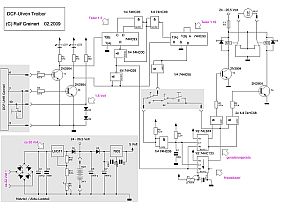

Schaltplan
